В мире современного машиностроения вопрос повышения ресурса и надежности механизмов стоит особенно остро. Детали, работающие в условиях постоянного трения, являются слабым местом любого оборудования. Именно здесь на сцену выходят биметаллические втулки — уникальные конструктивные элементы, которые произвели революцию в производстве подшипников скольжения. Сочетая в себе, казалось бы, несочетаемые свойства разных металлов, они стали золотым стандартом для узлов, где требуются одновременно высокая прочность и выдающиеся антифрикционные характеристики.
Что такое биметаллическая втулка?

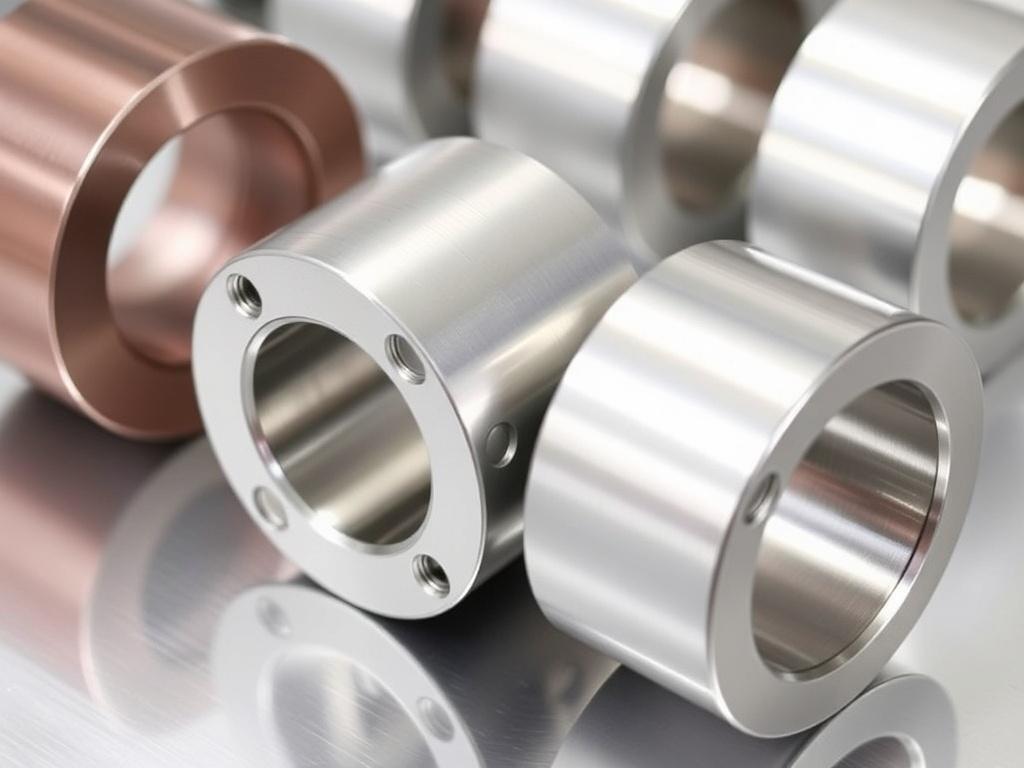

Биметаллическая втулка — это не просто кусок металла с отверстием. Это высокотехнологичное композитное изделие, состоящее из двух функционально различных слоев. Если разрезать такую втулку, взгляду откроется четкая граница двух миров: прочного стального или чугунного основания и относительно тонкого внутреннего рабочего слоя, чаще всего выполненного из бронзы или другого антифрикционного сплава.
Почему нельзя сделать втулку целиком из бронзы? Теоретически можно, и такие детали существуют. Однако бронза — материал дорогой и относительно мягкий. Цельнобронзовая втулка может деформироваться под высокими нагрузками или при перепадах температур, особенно в таких ответственных агрегатах, как автоматические коробки передач. Стальной же корпус обеспечивает жесткость, идеальную геометрию и надежное крепление в посадочном месте даже при экстремальных нагрузках и нагреве. Бронзовый слой, в свою очередь, берет на себя функцию трения: он более пластичен, обладает низким коэффициентом трения и, принимая на себя износ, защищает от повреждения дорогостоящий вал. Толщина этого антифрикционного слоя может быть различной, но, как правило, составляет лишь небольшую часть от общей стенки втулки. Например, в некоторых узлах современных автоматических коробок передач при общей толщине стенки 1,6 миллиметра слой бронзы занимает всего около 0,5 миллиметра, чего вполне достаточно для всего срока службы узла.
Технологии производства: от заливки до спекания
История производства биметаллических втулок насчитывает множество технологических решений, каждое из которых направлено на создание максимально прочного соединения разнородных металлов. Все методы преследуют одну цель: не допустить расслоения и отрыва антифрикционного покрытия от стальной основы под воздействием колоссальных нагрузок и температур.
Одним из классических способов является заливка. Стальная заготовка нагревается, а внутрь нее заливается расплавленный антифрикционный сплав. Чтобы металлы схватились, процесс часто требует предварительного лужения стальной основы. Существует даже метод центробежной заливки, когда расплавленный металл подается во вращающуюся заготовку, и центробежная сила равномерно распределяет его по внутренней поверхности, обеспечивая высокую плотность и отсутствие раковин.
Другой, более современный подход — порошковая металлургия и спекание. Этот метод заключается в следующем: на стальную ленту или лист наносят слой порошка бронзы, который затем спекают при высокой температуре в специальных печах с защитной атмосферой. В результате получается пористый бронзовый слой, который может быть дополнительно пропитан антифрикционными материалами, например, фторопластом. Такая комбинация обеспечивает не только отличную износостойкость, но и способность работать в режиме самосмазывания при кратковременном масляном голодании.
Также существует технология холодной запрессовки и сварки. Суть метода в том, что тонколистовую бронзовую вставку устанавливают в стальную трубку, раскатывают для придания формы, а затем соединяют слои контактной сваркой. Оптимальная площадь сварки должна составлять около четверти от поверхности контакта, что обеспечивает высокую прочность соединения и износостойкость.
Почему они лучше? Преимущества налицо
Превосходство биметаллических втулок над цельными бронзовыми или стальными обусловлено самой их природой. Во-первых, это экономическая эффективность. Бронза — дорогой цветной металл, и использовать ее в качестве конструкционного материала для всего тела втулки нерационально. Сталь же стоит значительно дешевле и при этом обладает лучшими прочностными характеристиками. Таким образом, биметаллическая конструкция позволяет снизить себестоимость изделия без потери эксплуатационных качеств.
Во-вторых, это надежность и долговечность. Стальной каркас гарантирует сохранение формы под нагрузкой и при температурных расширениях. Он не позволяет втулке выворачиваться или проворачиваться в корпусе. Тонкий, но правильно подобранный антифрикционный слой обеспечивает оптимальный режим смазки, низкий коэффициент трения и, как следствие, минимальный износ сопряженного вала.
В-третьих, это ремонтопригодность. Для ответственных узлов биметаллические втулки часто являются оригинальными запчастями, рассчитанными на конкретные зазоры в паре трения. Практика ремонта показывает, что критический износ приводит к появлению люфта, падению давления масла и биению вала. Замена изношенной биметаллической втулки на новую с жестко регламентированным внутренним диаметром позволяет полностью восстановить геометрию узла и вернуть ему работоспособность. В то время как цельнобронзовая втулка, изготовленная кустарно, может не обеспечить требуемой точности и стабильности посадки.
Области применения
Спектр использования биметаллических втулок огромен. Их можно встретить везде, где есть вращающиеся валы и возвратно-поступательное движение:
- Автомобилестроение: Это сердце любого редуктора, двигателя и автоматической коробки переключения передач. В таких коробках они обеспечивают точное положение валов, выдерживая высокие обороты и нагрузки.
- Тяжелое машиностроение: В узлах прокатных станов, горнодобывающей техники, где нагрузки исчисляются тоннами.
- Общее машиностроение: В редукторах, насосах, электродвигателях и множестве других механизмов.
Интересно, что биметаллические втулки могут служить не только подшипниками, но и заготовками для изготовления других ответственных деталей, например, червячных колес, где стальная ступица несет нагрузку, а бронзовый венец обеспечивает зацепление.
Стандартизация и качество
Качество и размеры биметаллических втулок регламентируются строгими стандартами. Долгое время на постсоветском пространстве действовал государственный стандарт, который четко определял типы и основные размеры этих изделий для подшипников скольжения общего применения. Хотя этот стандарт сегодня и заменен более современным, сами принципы стандартизации остаются незыблемыми. Точность изготовления, допуски и посадки — все это подчинено одной цели: обеспечить идеальную работу узла трения на протяжении всего срока службы.
Биметаллические втулки стали настолько привычной деталью, что мы редко задумываемся об их сложной внутренней структуре. Однако именно этот симбиоз прочности стали и антифрикционных свойств бронзы позволяет нашим автомобилям ездить, станкам — точить, а механизмам — работать безотказно год за годом. В мире, где надежность ценится превыше всего, биметаллические втулки по-прежнему остаются непревзойденным решением.
